تعریف منیفولد در سیستم های پایپینگ
منیفولد در پایپینگ چیست؟
منیفولد در پایپینگ چیست؟ این پرسش در صنایع مختلف، به ویژه در فرآوری مواد معدنی، مطرح می شود. منیفولد (Manifold) مجموعه ای از لوله ها، اتصالات و شیرآلات است که برای توزیع یا جمع آوری سیالات در یک سیستم لوله کشی به کار می رود. این تجهیز با متمرکز کردن جریان های ورودی یا خروجی، کنترل بهتری بر سیالات فراهم کرده و پیچیدگی سیستم های لوله کشی را کاهش می دهد.
استفاده از منیفولد ها باعث افزایش بهره وری در بهره برداری از سیستم های انتقال سیال می شود و کنترل دقیق تری را بر روی فرآیند های صنعتی فراهم می سازد. این تجهیز با تجمیع یا تفکیک جریان ها در یک نقطه مرکزی، نیاز به لوله کشی های پیچیده و پرهزینه در سطح گسترده را کاهش می دهد و در نتیجه منجر به صرفه جویی در فضا، زمان و هزینه نصب و نگهداری می شود.
در صنایعی مانند نفت و گاز، پتروشیمی، صنایع معدنی، تأسیسات حرارتی و برودتی و حتی در سیستم های آبیاری و ساختمان‌سازی، منیفولد ها نقش حیاتی دارند. طراحی صحیح یک منیفولد نه تنها تضمین کننده عملکرد بهینه سیستم است، بلکه از بروز نشتی، افت فشار، و خرابی زود هنگام تجهیزات نیز جلوگیری می کند.
به طور خلاصه، منیفولد در پایپینگ به‌عنوان نقطه ای مرکزی برای مدیریت جریان سیال در خطوط مختلف عمل می کند و با یکپارچه سازی عملیات کنترل و توزیع سیالات، کارایی کل سیستم لوله کشی را به شکل چشم گیری بهبود می بخشد.
کاربرد منیفولد در پایپینگ
کاربرد منیفولد در پایپینگ در صنایع مختلف، از جمله نفت و گاز، پتروشیمی، و فرآوری مواد معدنی، گسترده است. در این صنایع، منیفولد ها برای توزیع یکنواخت سیالات بین تجهیزات مختلف مانند پمپ ها، مخازن و رآکتورها استفاده می شوند. به‌عنوان مثال، در صنعت نفت، منیفولد ها جریان نفت خام را از چاه های مختلف جمع آوری کرده و به واحد های فرآوری منتقل می کنند.
شناخت انواع منیفولد در پایپینگ به انتخاب مناسب ترین نوع برای هر کاربرد کمک می‌کند. برخی از انواع رایج منیفولد ها عبارت اند از:

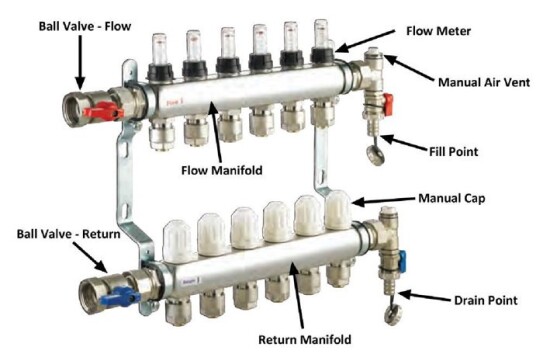

منیفولد توزیع‌کننده (Distribution Manifold)
این نوع منیفولد برای توزیع سیال از یک منبع به چندین خروجی به کار می رود و در سیستم های HVAC و توزیع آب کاربرد دارد.
منیفولد جمع‌آوری‌کننده (Gathering Manifold)
منیفولد های جمع‌آوری‌کننده سیالات را از چندین ورودی دریافت کرده و به یک خروجی منتقل می‌کنند. این نوع در صنایع نفت و گاز برای جمع‌آوری تولیدات از چاه های مختلف استفاده می شود.
منیفولد هیدرولیکی (Hydraulic Manifold)
این منیفولد ها در سیستم های هیدرولیکی برای کنترل جریان و فشار سیالات هیدرولیکی به کار می روند و عملکرد اجزای مختلف سیستم را هماهنگ می‌کنند.
منیفولد پنوماتیکی (Pneumatic Manifold)
در سیستم های پنوماتیکی، این منیفولد ها برای توزیع هوای فشرده بین اجزای مختلف مانند سیلندر ها و موتور ها استفاده می شوند.
منیفولد بلوکی (Block Manifold)
منیفولد های بلوکی از یک قطعه یکپارچه ساخته شده اند که مسیر های جریان در آن ماشین‌کاری شده است. این نوع منیفولد ها در سیستم های دقیق و فشرده به کار می روند و امکان کنترل دقیق جریان را فراهم می‌کنند.
منیفولد با ولوهای یکپارچه (Integrated Valve Manifold)
در این نوع منیفولد ها، شیرآلات به‌صورت یکپارچه روی منیفولد نصب شده اند و کنترل جریان را با حداقل اتصالات ممکن می سازند. این طراحی باعث کاهش احتمال نشتی و افزایش ایمنی سیستم می شود.
منیفولد چند مرحله‌ای (Multi-stage Manifold)
منیفولد های چند مرحله ای در سیستم های پیچیده که نیاز به کنترل و توزیع چند مرحله ای جریان دارند، به کار می روند. این نوع منیفولد ها در صنایع پیشرفته برای مدیریت هم زمان چندین جریان ورودی و خروجی استفاده می شوند.
منیفولد سفارشی (Custom Manifold)
با توجه به نیاز های خاص هر پروژه، منیفولد های سفارشی طراحی و ساخته می شوند. این منیفولد ها ممکن است شامل ترکیبی از ورودی ها، خروجی ها، شیرآلات و سنسور ها باشند که برای کاربرد های ویژه‌ای طراحی شده اند.
انواع منیفولد در پایپینگ
درک صحیح از اینکه منیفولد در پایپینگ چیست و آشنایی با انواع و کاربرد های آن، برای طراحی و بهره برداری بهینه از سیستم های لوله‌کشی صنعتی ضروری است. انتخاب منیفولد مناسب با توجه به شرایط عملیاتی، نوع سیال، فشار و دمای کاری، می تواند کارایی سیستم را بهبود بخشد و هزینه های نگهداری را کاهش دهد.
نتیجه‌گیری
سوالات متداول
منیفولد ها از چه متریالی ساخته می شوند؟
منیفولد ها معمولاً از متریال هایی مانند فولاد کربنی، استنلس استیل، برنز و آلیاژ های مقاوم به خوردگی ساخته می شوند. انتخاب جنس آنها به نوع سیال، فشار کاری، دمای فرآیند و شرایط خورندگی محیط بستگی دارد.
آیا منیفولد ها نیاز به تعمیر و نگهداری دارند؟
بله، منیفولد ها به دلیل تماس مداوم با سیالات تحت فشار و مواد شیمیایی، نیازمند بازبینی دوره ای، تمیز کاری، بررسی نشتی و تعویض قطعات فرسوده مانند واشر ها و شیرآلات هستند تا عملکرد ایمن و بهینه آن ها حفظ شود.
