آشنایی با تابلو برق صنعتی وکاربرد هر کدام

تابلو برق صنعتی یکی از مهم‌ ترین اجزای سیستم‌ های قدرت در صنایع مختلف است که نقش کلیدی در مدیریت، کنترل و حفاظت از تجهیزات الکتریکی ایفا می‌کند. با توجه به گستردگی کاربرد این تابلو ها در صنایع گوناگون، شناخت کامل از انواع تابلو برق صنعتی و ویژگی ‌های هر کدام از آن ‌ها، اهمیت بسزایی دارد. در این مقاله به بررسی تخصصی انواع تابلو برق صنعتی و همچنین آشنایی با دسته‌بندی ‌های مختلف این تجهیزات از نظر ساختار، محل نصب، ولتاژ، کاربرد و جنس بدنه خواهیم پرداخت.

تابلو برق صنعتی

در این بخش، تابلو برق‌ های صنعتی بر اساس ساختار فیزیکی‌ شان بررسی می‌ شوند.

انواع تابلو برق صنعتی از نظر ساختار

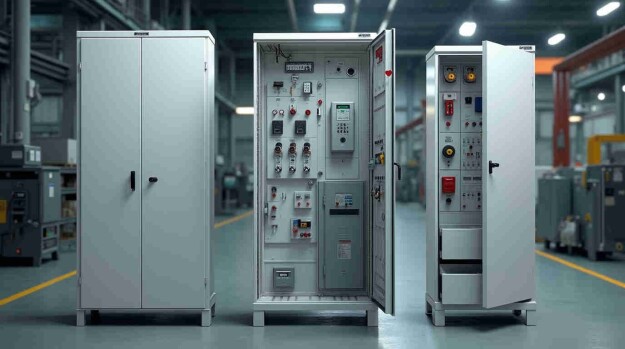

تابلو برق صنعتی ایستاده

یکی از رایج ‌ترین انواع تابلو برق صنعتی است که بر روی زمین نصب می ‌شود. این تابلو ها دارای فضای داخلی بیشتری برای نصب تجهیزات مختلف هستند و معمولاً در محیط‌ های صنعتی بزرگ، خطوط تولید و مراکز کنترلی به کار می ‌روند. طراحی این تابلو ها به‌گونه‌ ای است که دسترسی به تجهیزات داخلی را آسان می ‌سازد.

تابلو برق صنعتی دیواری در محیط ‌هایی استفاده می ‌شود که فضای کف محدود است. این تابلو ها به دیوار نصب شده و بیشتر در محیط ‌های تجاری یا صنعتی کوچک کاربرد دارند. آن ‌ها معمولاً برای کنترل سیستم‌ های روشنایی، تهویه و تجهیزات کم‌ مصرف مورد استفاده قرار می‌گیرند.

تابلو برق صنعتی کشویی (Withdrawable Panel) نوعی پیشرفته از تابلو هاست که در آن اجزای کلیدی مانند کلید های قدرت، به صورت کشویی از تابلو خارج می‌ شوند. این طراحی امکان تعمیر و نگهداری سریع و ایمن را فراهم می‌ کند. تابلو های کشویی در محیط ‌هایی با نیاز به تعمیرات مکرر و حساس به زمان بسیار مناسب هستند.

تابلو برق صنعتی کشویی

تابلو برق صنعتی دیواری

تابلو برق صنعتی

تابلو برق صنعتی داخلی

نوع نصب تابلو برق‌های صنعتی تأثیر زیادی بر طراحی بدنه، درجه حفاظت و نحوه عملکرد آن‌ها دارد.

تابلو برق صنعتی بیرونی باید در برابر گرد و غبار، باران، تابش خورشید و تغییرات دمایی مقاوم باشد. این نوع تابلو ها از مواد مقاوم در برابر زنگ ‌زدگی ساخته شده و دارای درجه حفاظت بالایی نظیر IP65 یا بالا تر هستند. کاربرد آن ‌ها بیشتر در تأسیسات برق شهری، ایستگاه‌ های توزیع و صنایع روباز است.

تقسیم‌ بندی تابلو برق‌ صنعتی بر اساس محل نصب

تابلو برق صنعتی بیرونی

تابلو برق صنعتی داخلی برای نصب در فضا های بسته نظیر داخل ساختمان‌ ها، اتاق‌ های کنترل و موتورخانه‌ ها طراحی شده‌ اند. این تابلو ها اغلب دارای درجه حفاظت پایین ‌تری هستند، چرا که در معرض شرایط محیطی سخت قرار نمی‌گیرند.

انواع تابلو برق صنعتی از نظر ولتاژ

تابلو برق صنعتی فشار ضعیف

تابلو برق صنعتی فشار متوسط

تابلو های فشار متوسط، در بازه ولتاژی 1 کیلوولت تا 36 کیلوولت فعالیت می‌کنند و معمولاً در پست ‌های برق، کارخانه ‌ها و سیستم‌ های توزیع صنعتی متوسط مورد استفاده قرار می‌گیرند. این تابلو ها نیازمند سیستم ‌های ایزولاسیون قوی و تجهیزات حفاظتی پیشرفته هستند.

تابلو برق صنعتی فشار قوی

تابلو برق‌های صنعتی از نظر سطح ولتاژ به سه دسته کلی تقسیم می‌شوند:

این نوع از تابلو برق صنعتی برای ولتاژ های زیر 1000 ولت طراحی می ‌شود و در اغلب کاربرد های صنعتی سبک و تجاری مورد استفاده قرار می‌گیرد. تجهیزاتی نظیر کلید های مینیاتوری، فیوز ها، کنتاکتور ها و PLC در این تابلو ها به کار می ‌روند.

تابلو برق ‌های فشار قوی برای ولتاژ های بالای 36 کیلوولت طراحی شده و در نیروگاه ‌ها و ایستگاه ‌های فوق توزیع کاربرد دارند. این تابلو ها شامل تجهیزات خاص مانند کلید های قدرت SF6، ترانس ‌های جریان و ولتاژ با عایق ‌بندی خاص هستند

انواع تابلو برق صنعتی از نظر کاربرد

تابلو برق صنعتی توزیع

تابلو برق صنعتی کنترل

تابلو های کنترل صنعتی برای کنترل فرآیند ها، ماشین ‌آلات و خطوط تولید طراحی شده ‌اند. این تابلو ها معمولاً شامل PLC، رله ‌ها، تایمر ها و نمایشگر ها هستند و نقش اصلی در اتوماسیون صنعتی دارند. از جمله زیرمجموعه‌ های مهم آن می ‌توان به تابلو های MCC و تابلو های اتوماسیون اشاره کرد

کاربرد هر تابلو برق صنعتی با توجه به نیاز فرآیندی آن سیستم مشخص می ‌شود.

تابلو های توزیع برق یکی از اساسی ‌ترین انواع تابلو برق های صنعتی هستند که وظیفه توزیع انرژی الکتریکی از منبع به مصرف‌کننده ‌ها را بر عهده دارند. این تابلو ها معمولاً شامل تجهیزات حفاظتی و کلیدزنی هستند و در انواع فشار ضعیف و متوسط طراحی می‌ شوند.

انواع تابلو برق صنعتی از لحاظ جنس بدنه

تابلو برق صنعتی فلزی

تابلو برق صنعتی فلزی یکی از پرکاربرد ترین انواع تابلو های برق در صنایع مختلف است که به دلیل استحکام و مقاومت بالای خود در برابر شرایط محیطی، انتخابی محبوب به شمار می‌ آید. این تابلو ها معمولاً از جنس فولاد یا آهن با پوشش ضد زنگ ساخته می‌ شوند تا در برابر رطوبت، گرد و غبار، ضربات و تغییرات دمایی مقاومت خوبی از خود نشان دهند. تابلو برق‌ های فلزی به دلیل ساختار محکم خود می‌ توانند تجهیزات الکتریکی را به خوبی محافظت کنند و در شرایط کاری سخت، به ویژه در محیط‌ های صنعتی با ترافیک بالا، عملکرد مطلوبی ارائه دهند. علاوه بر این، فلزات معمولاً هزینه تولید پایین‌ تری دارند و به همین دلیل، تابلو های برق فلزی گزینه‌ ای اقتصادی به شمار می‌ آیند. یکی از مزایای دیگر تابلو های فلزی، امکان نصب آسان و قابلیت تعمیر و نگهداری آنها است. این نوع تابلو ها معمولاً برای استفاده در محیط‌ های باز، کارخانجات، تاسیسات برق و مکان‌ هایی که نیاز به حفاظت از تجهیزات برقی در برابر خطرات محیطی دارند، بسیار مناسب هستند.

تابلو برق صنعتی پلاستیکی

تابلو برق صنعتی پلاستیکی به دلیل ویژگی‌ های خاصی که دارد، در برخی از صنایع و محیط‌ های خاص استفاده می‌ شود. این تابلو ها معمولاً از پلاستیک‌ های مقاوم و با دوام مانند ABS، پلی کربنات یا PVC ساخته می‌ شوند. مزیت اصلی تابلو های برق پلاستیکی، سبک بودن و مقاومت بالا در برابر خوردگی و زنگ زدگی است که آنها را برای استفاده در محیط‌ های مرطوب و خورنده ایده‌ آل می‌ سازد. همچنین، این تابلو ها در برابر تغییرات دمایی شدید و تابش UV مقاوم هستند و می‌ توانند در شرایطی که تابلو های فلزی دچار آسیب یا خرابی می‌ شوند، عملکرد بهتری داشته باشند. از دیگر ویژگی‌ های تابلو های برق پلاستیکی، عایق الکتریکی بودن آنهاست که موجب کاهش خطرات الکتریکی می‌ شود. به همین دلیل، این تابلو ها برای استفاده در محیط‌ های حساس، مانند آزمایشگاه‌ ها، اتاق‌ های کنترل و پروژه‌ های در فضای داخلی مناسب‌ تر هستند. همچنین، قیمت پایین‌ تر و طراحی‌ های متنوع این تابلو ها از دیگر دلایل استفاده گسترده آنها در صنایع مختلف است.

تابلو برق صنعتی کامپوزیت

تابلو برق صنعتی کامپوزیت از مواد ترکیبی ساخته می‌ شود که ویژگی‌ های مطلوب هر دو جنس فلز و پلاستیک را با هم ترکیب می‌ کند. این تابلو ها معمولاً از مواد کامپوزیتی مانند فایبرگلاس یا پلی‌استر تقویت شده با الیاف شیشه تولید می‌ شوند. یکی از بزرگ‌ ترین مزایای این تابلو ها، مقاومت بالا در برابر شرایط محیطی سخت است. تابلو های کامپوزیت به دلیل خواص عالی ضد زنگ و ضد خوردگی، در برابر رطوبت، مواد شیمیایی، آتش‌ سوزی و تغییرات دمایی مقاومت خوبی دارند. این ویژگی‌ ها باعث می‌ شود که تابلو های برق کامپوزیتی برای استفاده در محیط‌ های صنعتی که با مواد شیمیایی و خورنده در تماس هستند، ایده‌ آل باشند. علاوه بر این، این تابلو ها از وزن سبک‌ تری نسبت به تابلو های فلزی برخوردارند و نصب و جابجایی آنها آسان‌ تر است. همچنین، خواص عایقی بالای آنها سبب کاهش خطرات الکتریکی می‌ شود. به دلیل ویژگی‌ های استحکام بالا و عمر طولانی، تابلو های کامپوزیت معمولاً در صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی و همچنین در پروژه‌ های ساحلی و دریایی به کار می‌ روند.

تابلو برق صنعتی آلومینیومی

تابلو برق صنعتی آلومینیومی به دلیل ویژگی‌ های خاص این فلز، برای بسیاری از کاربرد های صنعتی گزینه‌ ای مناسب است. آلومینیوم به دلیل سبک بودن، مقاومت بالا در برابر خوردگی و استحکام مناسب در برابر شرایط محیطی مختلف، از مواد محبوب برای ساخت تابلو های برق صنعتی است. این تابلو ها معمولاً در محیط‌ هایی که نیاز به تابلو هایی با وزن کم و مقاومت بالا در برابر عواملی مانند رطوبت، مواد شیمیایی، گرد و غبار و حتی اثرات خورندگی دارند، به کار می‌ روند. علاوه بر این، آلومینیوم خاصیت پخش حرارت بالایی دارد که این ویژگی می‌ تواند به عملکرد بهتر سیستم‌ های برقی در برابر دمای زیاد کمک کند. تابلو های برق آلومینیومی به راحتی قابل مونتاژ و نصب هستند و طراحی آنها معمولاً ساده و کاربردی است. این تابلو ها به دلیل زیبایی ظاهری و همچنین قابلیت بازیافت بالا، گزینه‌ ای دوستدار محیط‌زیست به شمار می‌ آیند. در نتیجه، تابلو های برق آلومینیومی به ویژه برای استفاده در صنایع با نیاز به محافظت از تجهیزات در برابر اثرات محیطی و همچنین نیاز به کاهش وزن دستگاه‌ ها، کاربرد فراوانی دارند.

در این مقاله به‌ طور تخصصی به بررسی انواع تابلو برق صنعتی پرداختیم. شناخت دسته‌ بندی‌ های مختلف تابلو برق صنعتی از جمله انواع تابلو برق صنعتی از نظر ساختار، محل نصب، سطح ولتاژ، کاربرد، جنس بدنه و همچنین استاندارد های طراحی و ساخت، برای انتخاب صحیح و طراحی مناسب سیستم ‌های قدرت صنعتی ضروری است. همچنین به اهمیت نگهداری منظم و پیش ‌بینی تحولات آینده در طراحی این تجهیزات اشاره شد. آشنایی کامل با "انواع تابلو برق های صنعتی" و به‌کارگیری اصول مهندسی در انتخاب آن ‌ها، علاوه بر افزایش ایمنی و بهره‌ وری، موجب کاهش هزینه ‌های نگهداری و افزایش طول عمر تجهیزات خواهد شد. امید است این مقاله توانسته باشد دیدی دقیق و فنی از انواع تابلو برق صنعتی به مخاطبان متخصص حوزه برق ارائه دهد.

نتیجه‌گیری

چه عواملی در انتخاب نوع تابلو برق صنعتی تأثیرگذار هستند؟
عواملی مانند محل نصب (داخلی یا بیرونی)، سطح ولتاژ مورد نیاز، نوع کاربرد (کنترل یا توزیع) و شرایط محیطی مانند رطوبت یا گردوغبار، نقش مهمی در انتخاب نوع تابلو برق صنعتی ایفا می‌کنند. همچنین الزامات استاندارد، فضای فیزیکی و بودجه نیز در این تصمیم‌گیری مؤثرند.

 آیا امکان سفارشی ‌سازی تابلو برق صنعتی وجود دارد؟
بله، تابلو برق ‌های صنعتی قابل سفارشی ‌سازی هستند و می ‌توانند بر اساس نیاز های خاص پروژه، مانند نوع تجهیزات داخلی، اندازه تابلو، درجه حفاظت IP و امکانات کنترلی، طراحی و تولید شوند. این قابلیت باعث بهینه ‌سازی عملکرد و افزایش بهره ‌وری سیستم می‌ شود.


سوالات متداول
